SH206+51tracer仿真器套件
系統簡介
SH206單片機綜合試驗儀是深圳市學林電子有限公司綜合近10年經驗開發出的目前史上最豪華功能最強大的多功能單片機開發平臺（兼容部份AVR/PIC單片機的燒寫實驗功能）。由SH206開發板和51tracer（追蹤者）仿真器組成。集成常用的單片機外圍硬件，ISP下載線，單片機試驗板，編程器，獨立仿真器功能于一身。配合本公司的數百個詳細的匯編/c語言例子程序，可以讓您在最短的時間內，全面的了解掌握單片機編程技術。特別適合于單片機初學者，大中專院校，
單片機工程師選用。本公司率先采用實驗儀+本公司開發生產的具有自主知識產權的新一代專業獨立仿真器-51tracer(追蹤者）方案，無論技術，工藝，品質均在同行業中遙遙領先！
最新消息
（51tracer仿真器+SH206開發板夢幻組合）
SH206系統的特點之一
--------豪華的工藝與功能媲美國際品質
高品質的工藝： 本機采用高檔透明雅克力面板，鋁合金外箱， 全貼片機器生產，
工藝精美絕倫！

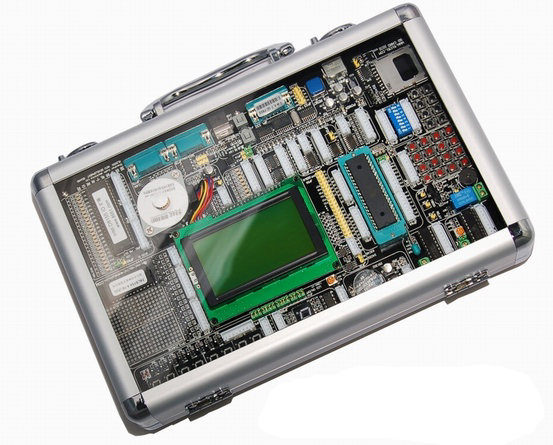

SH206的外觀（采用鋁合金包裝，黑色雙面PCB，全SMT工藝可能是您見到最為精美的單片機實驗儀，豪華高貴，一見傾心。）

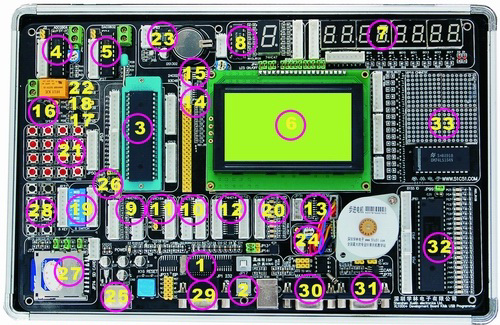

整機由以下數十個模塊組成，功能強勁令人嘆為觀止！集成了基本上所有單片機應用中可能遇到的功能模塊部份，你再也不必要去找其他零件，即可輕松完成您所需要的開發任務。我敢打賭這是你目前見到的功能最強的51開發板（其中12864液晶率先成為系統的標準配置。僅此價格即超過百元！同時率先引入sd卡，485通信，can總線，漢字屏等等高端模塊，不象其他板子僅僅只能作幾個跑馬燈，數碼管實驗）
CP2102 全USB通信
| 12864中文液晶
| 8位發光管
| 8位數碼管顯示 |
89C2051
核心監控
| 兼容1602字符液晶屏
| 74LS165并入串出
| 74LS47數碼管譯碼 |
ADC 0804模擬-數字
| 93C46
EPROM
| 74LS138譯碼器
| 1位繼電器輸出 |
Dac 0832 數字-模擬
| 24C02串行EPROM
| 74LS164 串入并出
| 8位撥動開關 |
16*16矩陣按鍵開關
| 小喇叭警報器
| 74LS14反向器
| ８位按鍵開關 |
單片機仿真
| 紅外線遙控
| 步進電機
| NE555硬件振蕩器 |
DS1302實時時鐘
| PS2鍵盤實驗
| 晶體自由選擇
| 單片機在線編程+ISP |
8155 IO擴展實驗
| 標配12864中文液晶
| max485通信
| sd卡模塊 |
MAX232 串口通信
| 16*16漢字點陣屏
| 預留Mcp2551
can總線
| 18B20數字溫度采集器 |
74LS47數碼管譯碼器 |
8位數碼管 |
16*16LED漢字屏 |
| SD卡模塊 |
RS232串行接口 |
D8155 IO擴展 |
| 74hc14 反向器 |
74hc165 并入串出 |
74hc164 串入并出 |
| 74hc138 三八譯碼器 |
ADC0804模擬-數字轉換 |
DAC0832數字模擬轉換 |
| 8位獨立按鍵 |
8位撥碼開關 |
4*4 矩陣按鍵 |
| 8 路發光管 |
1 路繼電器輸出 |
小喇叭音頻輸出 |
| DS1302時鐘電路 |
紅外線遙控接收器 |
步進電機 |
| USB接口（供電/通信） |
RS-485 接口 |
PS2鍵盤接口 |
| ISP下載接口 |
復位電路 |
外接IO端口 |
全開放的模塊化設計：所有硬件資源對用戶開放，搭配隨心所欲，不會出現硬件束縛軟件的情況。
什么是全開放模塊？
SH206對所有的32個io口全部是懸空的，任由用戶支配的：例如你寫一個跑馬燈程序，可以把他寫在p1口，也可以寫在p2口。沒有限定，只要把系統的連接線改一下即可。可以很方便的組成您的科研樣機，不會對硬件形成束縛。而市面上的其他開發板，它的硬件已經按照開發者的意圖連接好了，例如我們以前的倚天套件，
它的8路指示燈已經接到P1口，如果你看到一個程序，要求在P0口作試驗?zāi)敲幢仨毟某绦�。如果是SH206那么可以直接把系統的連接排線從P1插到P0口即可。所有端口全部采用防插反設計，均配有連接照片和中文注解，即便您是初學者，也能輕松掌握。
采用真正
usb2.0專業仿真器，仿真器完全獨立，不僅可以配合試驗儀使，更可完全勝任日常開發工作環境。SH206實驗儀是目前唯一一款配備有USB2.0接口的專業仿真器的單片機開發實驗儀，仿真性能可媲美千元級以上的專業級仿真器，技術遙遙領先于其他同類產品，目前所見到的其他51系列開發板全部采用SST公版仿真方案，即直接使用一片價值10多元的SST單片機
（SST89E516RD）配合keil軟件來調試，具有本質的缺陷：如占用串口、定時器和2字節堆棧，單步速度緩慢，對于真正開發產品沒有太大價值。
技術一流:
1,51
TRACER仿真器是目前國內同行業功能最完整，性能穩定，技術最先進的高端仿真器。在國內同行中處于領先地位。
兼容KEILC51
UV2
調試環境支持單步、斷點、隨時可查看寄存器、變量、IO、內存內容。支持夭折功能可仿真各種51指令兼容單片機，ATMEL、WINBOND、INTEL、SST、ST等等�？煞抡鍭LE禁止，可仿真PCA，可仿真雙DPTR，可仿真硬件SPI。
2,不占資源，無限制真實仿真（32個IO、串口、T2可完全單步仿真），真實仿真32條IO腳，包括任意使用P30和P31口。
單USB接口，無需外接電源和串口，即插即用，臺式電腦、無串口的筆記本均適用。三CPU設計，采用仿真芯片＋監控芯片＋USB芯片結構，在仿真狀態下仿真芯片被完全凍結，可以100%重現CPU所有特性，即總線I/O口。是一款真正獨立的仿真器。
3,下載仿真通訊急速115200BPS，也是KEIL支持的最高速度,相比以前版本提高一個數量級(10倍以上)，單步運行如飛。
創新設計:
1,獨創內置晶體功能。完美解決晶體引線過長導致的不穩定，同時避免了仿真頭容易斷腳的問題。
2,獨創多聲響和LED指示實時系統狀態和自檢，特別設計P1.0自檢燈，方便排除故障。
3,獨創長按復位鍵自動進入脫機運行模式（不像其他機型要通過調線）
工藝領先:
1,不惜重金采用最新高科技航空級鎂鋁合金外殼，外部采用進口絨布面料套，豪華高貴，一見傾心。
2,大量采用最新工藝和器件，全貼片安裝，進口鉭電容，貼片電解。
3,全面保護方案，確保萬無一失。電源采用快恢復保險。所有IO口加電阻防沖擊，
USB口獨家采用TVS防雷擊靜電保護。
4,外包裝采用特別設計的專用全彩色彩盒包裝，彩色封面32開32頁使用手冊,,配合網站下載的使用教學錄像,初學也能輕松掌握!
仿真器特別定做的仿真器絲絨外套, 豪華高貴
SH206系統的特點之三--------完美強勁的編程器部分
擁有完全自主知識產權的編程控制軟件XLISP，具有中英文雙語切換功能，功能十分完善；全USB通信直接支持超過100種單片機/儲存器的燒寫。配有下載頭，它本身也是一條下載線（一般雙龍下載線價值約180元，功能和XLISP相當）
可以完美直接支持AVR芯片如ATmega8515的燒寫和實驗。利用SH206的ISP下載功以及全開放的實驗?zāi)K進行其它AVR單片機的實驗，如ATmega16，Atmega128等，因此，SH206如果使用AVR芯片，也是一臺非常不錯的AVR單片機實驗儀。
（市面上很多開發板只能使用stc的芯片做串口下載，更不能支持其他芯片）
支持的芯片列表
| |
全中文軟件操作導航 采用自主開發的xlisp軟件， 獨有智能一鍵通設計，擦除，
寫入，校驗，運行自動完成，軟件中英文自動選擇，適合港臺地區用戶使用。 特別設計的燒寫實驗仿真3IN1的公用卡座，
CPU插上后即不需要插拔，使用極其方便簡潔。 （市面上有很多實驗板燒寫完成后要把芯片取下來，放到實驗卡座上運行，非常麻煩）
| SH206系統的特點之四--------細致入微的配套教材和軟件 |
贈送手把手教你學單片機一本，配和實驗儀使用事半功倍,特別適合于零基礎的愛好者學習。強烈推薦！點擊這里察看這本書的目錄！（市面上大部分開發板沒有配套教材，你拿到手最多只能作幾個配套的demo演示實驗，作完后不知道如何是好）此書在本站出售已經超過10000本！
包含有單片機電視教程（該教程由4張光盤組合） 和精品的單片機多媒體教程
總數相當于5個cd光盤。
1本書+1張DVD教程+1套實驗儀打造單片機教程的夢幻組合！
| SH206的配套用戶手冊，彩色印刷。
72頁/16K全程手把手操作指導，超過20萬字，大量實例照片，初學者也可輕松掌握（使用手冊代表廠家的技術實力和誠意可以毫不夸張的的說，你所見到的開發板99%都是沒有使用手冊或者是復印，電子文檔的使用手冊）
軟件和教材才是開發板的靈魂，沒有這些配套，開發板無異于一塊廢鐵，為此不要拿那些三無的開發板和我們比價格！ |
|
| |
系統需求：
WINDOWS98/ME/2000/XP/2003/vista操作系統。最低50MB硬盤剩余空間。
1個USB口（或者一個232串行口，兩者必須具備其一）
pcb尺寸：
170*270毫米包裝尺寸：210*360*80毫米包裝重量：2.6公斤
標準配置：
1、SH206單片機綜合仿真試驗儀主機一臺（已經調試好，板載試驗用89s52一片，12864液晶）
2、備用89s52芯片一片
3、51tracer 仿真器一臺 40PIN
仿真頭一個，仿真器使用手冊一本，仿真器絨布套一個（不另外配光盤，usb電纜，外包裝，和SH206共4、用）
5、串行通信電纜一根
6、USB通信電纜一根（串口通信的時候插入此線以提供電力供應；SH206本身不需要另外的外部電源除非您自己能夠確定）
7、超薄HT6221紅外線遙控器一個
8、10PIN ISP
下載頭一個
9、試驗用系統連接數據線15條
10、SH206使用手冊一本
保修卡一份
11、軟件光盤一張（驅動程序\開發工具\(yùn)例子程序\單片機資料\教程。）
12、贈送:dvd
單片機多媒體教程和電視教程一張。手把手教你學單片機教材一本
選用本公司SH206的理由:
1,
國內有非常多的開發板都是業余條件下一把電烙鐵手工制作出來的，表面上價格也許便宜數十元，實際上:
沒有包裝，沒有配套軟件（需要
網上下載）沒有售后服務。做工，品質無法保障。我們的產品是正規的smt工藝流水線生產的，有正式的彩色包裝。有正式的使用手冊，教程等
2,
我們是一家老資格的單片機類注冊公司（可以開出正式發票,如果需要發票請另加6%），決非個人運作，成立于2001年，
多年經驗，決定了產品和服務的穩定性。
3,
我們擁有最多和最專業最權威的51單片機程序?qū)嵗�，可以為您開發程序提供最貼心的指導。
4,
我們可以提供全國貨到付款，支付寶等多種靈活的購買方式，最大限度的方便買家。保障買家的利益。大中城市發順豐快遞，24-48小時到貨。順豐不到的地方發ems
5,
我們的產品在生產中全部2次100%測試，故障率低于0.1%!為此我們有信心有能力提供3個月免費包換1年免費保修的服務，免除您的后顧之憂。
6,
我們代理網絡遍布：深圳，東莞，北京，香港，武漢， 重慶，
上海，杭州，蘇州....大中城市，您可以就近得到貼心的售前售后咨詢服務
7,
我們配套有詳細的使用說明書,硬件連接圖,,可讓零基礎的朋友快速掌握,從而提高學習的興趣,和提高學習的效率.
8, 我們的論壇隨時有幾十人上百人在線討論問題,可以做到第一時間解決客戶的所有問題.
9,
SH206開發板上市第一周出貨超過200臺您的選擇也是大多數人的選擇 察看用戶踴躍預定的情況！
