1.1
性能與技術指標
●USB
2.0接口的I2C接口適配器，USB總線供電，無需外部電源；
●I2C主機接口，Master方式，兼容SMbus協議；
●1-2通道獨立的I2C接口；
(GY7501為1通道I2C，GY7512為2通道I2C)
●硬件I2C控制器，標準的I2C，非IO模擬產生。最大時鐘頻率800kHz。
●提供電源輸出：+3.3v
,+5V
●接口信號:SCL,SDA,GND,+5V,+3.3V以及4路IO口.
●輸出信號3.3V
TTL，輸入5VTTL 可承受。
●I2C總線速率軟件設置，支持1k－800khz。
●支持一體化傻瓜式讀寫模式（Easy
I2C），以及分步I2C時序控制讀寫模式（Timing I2C）。
●Easy I2C模式讀寫長度最大512字節，Timing I2C模式則可讀寫任意長度。
●支持通過調用VCI_GYI2C的DLL庫函數，進行二次開發；
●提供VC/VB開發例程；
●提供I2C工具軟件I2CTools；
●塑料外殼，尺寸：70*45*18mm；
●工作溫度：-40°C -
+85°C
●最大特點：用戶完全不需要了解復雜的I2C協議，時序。
●此產品出廠前均經過了對最典型的I2C器件AT24C02的實際讀寫測試，利用I2CTools軟件。
1.2
典型應用
I2C總線測試；
I2C接口的元器件寄存器讀寫；
I2C接口的EEPROM讀寫；
1.3 通信協議轉換
USB轉I2C總線接口轉換。
1.4
產品銷售清單

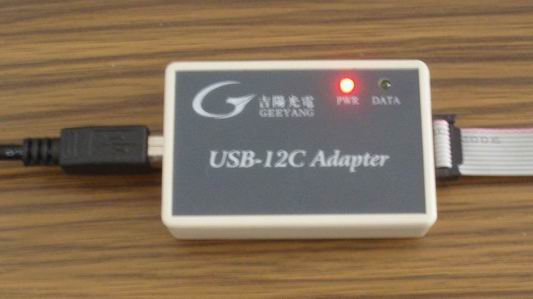

USB轉I2C適配器一臺；
USB連接線一根；
ISP扁平接口線纜一根
光盤1張（包括PC驅動、接口函數、用戶手冊等）；
1.5 技術支持與服務
一年內免費維修更換。
|
