便攜式示波表
【 產品簡介】

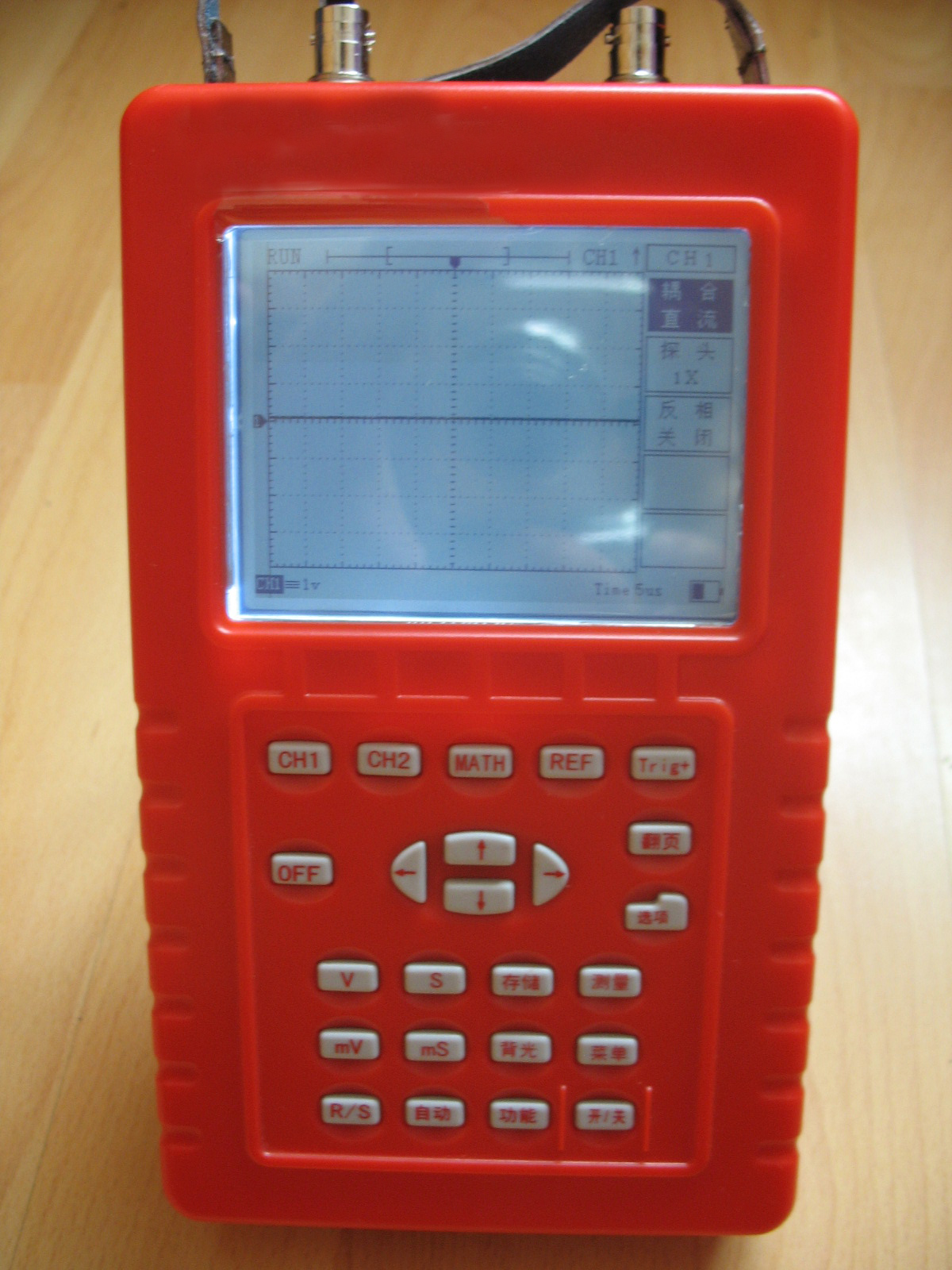

H3020掌上型數字示波表是我們根據眾多電子工程師的研發、生產、調試、維修的要求開發出該款數字示波表，該示波表集示波器和萬用表功能于一身。與傳統示波表相比，內置鋰電池，工作時無需外部電源，移動方便，尤其是現場應用，更顯靈活。多種觸發方式，有自動、普通、單次觸發，可以鎖住并存儲傳統示波器所無法觀測的非周期性信號。體積小巧，外表美觀，界面友好，附有RS-232通訊線USB轉接線和PC軟件，可將存儲的波形上傳至PC機，進行數據分析和編入文檔。
H3020掌上型數字示波表能快捷準確的發現電路中的問題，是電子工程師的得力助手，必將給您的工作帶來極大的方便。
【主要功能】
★ 示波器功能
★ 電阻測量功能
★ 電流測量功能
★
二極管壓降和通斷測量功能
★ 存儲及通訊功能
【主要特點】
★ 320×240高分辨率顯示，信息量更大，更直觀。
★
大容量鋰電池供電，主機可懸掛，支架支撐，單手握持，等多種放置方式，方便各種現場環境下應用。
★
波形及波形參數同屏顯示，可根據需要選擇顯示最大值，最小值，平均值，均方根，峰峰值，周期，頻率，正脈寬，負脈寬，上升時間，下降時間等十五種參數。
★
自動設置功能，能自動設置時基和幅度量程。
★
中文（英文）顯示菜單，操作簡單。
★ 體積小（118mm×200mm×45mm），重量輕(主機＜0.6kg）。
★ 可以選擇背光，方便夜間操作。
★

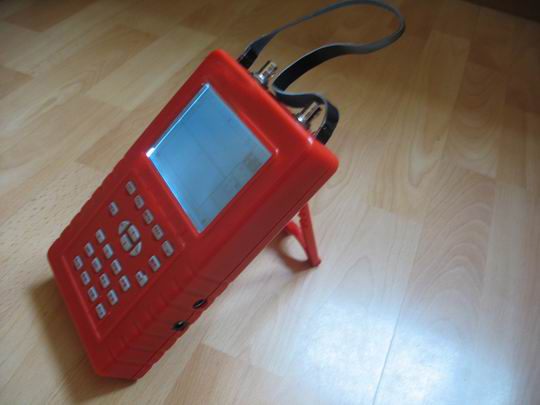

示波表上端有掛繩可供懸掛使用，后面有支腳，可支撐立起一定角度，方便觀察。
【性能參數】
采樣率（Sampling
rate）
80MSa/s
通道數（Channels）
2
模擬帶寬（Analog bandwidths）
20MSa/s
耦合（Input
coupling）
DC¡¢AC¡¢GND
輸入阻抗（Input
impedance） 1MΩ
|| 20pF
最大輸入電壓（Max of the input
voltage） 300Vp-p
垂直精度（Vertical
resolution） 8bit
垂直分辨率（Vertical
sensitivity）
2mV/div-5V/div
探針（Probe
multiple）
X1, X10
水平分辨率（Horizontal
resolution）
50ns-5s
物理尺寸（Apparent
dimension）
118mm * 200mm * 45mm
電池（3.7V battery
polymer）
battery with 3.2AH
充電器（Charger
adapter）
4.2VDC 1000mA
通訊方式（Communication with PC）
RS-232
液晶分辨率（Screen）
320H * 240V
液晶尺寸（Dimension of
screen） 80mm*60mm
觸發模式（Trigger
mode）
double channel, auto, signel
【裝箱清單】
1、主機一臺
2、20M(10:1)探頭兩只
3、PC軟件光盤一張
4、使用說明書一本
5、專用充電器一只
6、主機內置2.4AH鋰電池一塊
7、保修單 |
