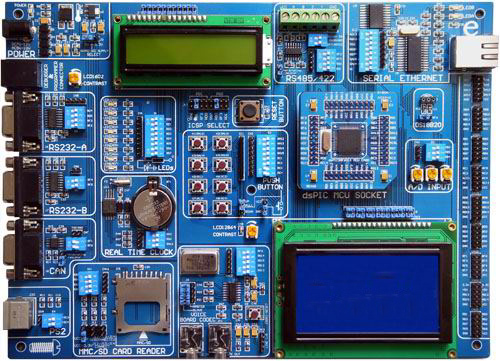

SHPIC3是曙海在國內外多款16位單片機DEMO板的基礎上,綜合其主要特色功能而推出的一款實驗開發板。其主要模塊電路來源于Microchip公司標準的DEMO板和參考應用電路,并適當加以調整。該板資源豐富,且資源全開放設計,可靈活使用現有資源和擴展其他資源。SHPIC3開發板是廣大單片機愛好者著手學習16位PIC單片機的良好助手,也是廣大工程師使用dsPIC單片機開發產品的有利工具。
SHPIC3開發板只需要更換相應的主控板,便可以支持dsPIC24系列,dsPIC30系列和dsPIC33系列16位單片機。
SHPIC3對外采用Microchip公司推薦的標準ICSP下載接口,可直接使用MCD2/ICD2/KIT2及其兼容產品對SHPIC3上的主控芯片進行調試與燒寫。
主要資源：
兩路串口 一路CAN
一路RS485/422 以太網模塊 PS2接口
SD卡讀寫模塊 DS18B20測溫 3路模擬A/D
SI3000音頻編解碼模塊 PCF8583時實時鐘模塊
16*2字符LCD 128*64漢字/圖形LCD.......
| 板載資源 |
|
RS485/422S模塊--使用MAX489轉換芯片,兼容RS485/422S兩種協議,可實現強干擾環境的遠距離傳送和多站點通信.對外提供5V電源,對外接口包括：VCC,A,B,Z,Y,GND |
|
|
以太網控制器模塊--采用Microchip的ENC28J60芯片,通信完全符合IEEE802.3規格,最高可達10M的通信速率,通過兩中斷功能SPI接口實現與主控制器通信. |
|
|
|
音頻模塊--可實現完整的語音頻帶的編碼與解碼,包括麥克風/線性輸入,32歐耳機/線性輸出,主控制器可選擇主器件或從器件與本模塊通信. |
|
|
SD讀卡器--支持SD/MMC卡,卡內數據可通過單片機控制傳輸?shù)诫娔X.
(SD卡是選購件) |
|
板載電源模塊--可連接外部AC或DC的任意極性電源輸入,可輸入的電源范圍為7-12V,電流200MA以上,提供5V與3.3V雙電壓輸出,目標VDD可由跳線選擇為5V/3.3V. |
|
PCF8583時實時鐘模塊--板載后備電池,斷電記憶功能,時間/日期/星期輸出.可編程每一分鐘或者每一秒中斷一次. |
|
雙路串口通信(A)模塊--實現主控制器與PC或其它設備的RS232通信,模塊A可通過“請求發送/清除發送”(RTS/CTS)實現通信時的硬件流量控制. |
|
雙路串口通信(B)模塊--實現主控制器與PC或其它設備的RS232通信,模塊B采用標準三線制電路連接,不可使用硬件流控制 |
|
| CAN總線模塊--接口芯片MCP2551,可在同一網絡內,實現各節點間非破壞性通信,節點的增加/刪除/故障,不影響其它節點的通信,對外提供5V電源. |
|
|
3路模擬A/D轉換模塊--通過三個電位器實現三路模擬電壓輸入,方便仿真現場模擬信號實現程序的調試,AD轉換是各種控制領域不可或缺的一個功能模塊. |
|
| 8路獨立按鍵--可跳線選擇外部上拉或下拉,并可選擇按下置高/置低,按鍵做為人機交換信息最簡單的輸入設備,同時可以模擬單片機外圍模塊的中斷功能輸入. |
|
| DS18B20數字溫度傳感器--采集范圍-55°C
to
125°C,業界當前最常用的環境溫度采集單元。電路簡單,溫度范圍寬,采集精度高,數字結果輸出。 |
|
試/燒寫連接接口--可直接連接MCD2/ICD2/
PICKIT2或其它兼容接口的工具對板載芯片及資源進行在線仿真或編程. |
|
位獨立LED顯示模塊--最簡單最直觀的輸出設備,可完成流水燈,霹靂燈等花樣顯示,項目開發中可用于實現工作狀態的指示。 |
|
| PS2通信接口--可直接與電腦的鍵盤或鼠標等帶PS2接口的設備進行實驗,接口可對外提供5V電源. |
|
| 主控芯片插口--主控芯片設計成可更換式,根據用戶的需要,可方便更換不同型號的主控芯片。 |
|
| 1602字符型液晶顯示屏--16*2字符型液晶是是目前最常用的液晶屏模塊之一,它內部是5*7的點陣,能顯示16*2個字符. |
|
| 12864漢字液晶顯示屏--128*64是目前最常用的圖形/漢字顯示模塊,有128*64個點陣,帶中文字庫,可顯示漢字與圖片. |
|
dsPIC30F6014A主控板--主控板是以直插排針方式設計,可以輕松插放,所有I/O口線全部引出.PCB板四個角都有鉭電容濾波,每個VDD口線就近有104P電容對地,整板抗干擾設計.此款主控板也可以做為最小系統使用.板上集成了晶振,用戶只需要提供一個工作電壓,就可以讓其單片機工作.如果用戶想丟棄主板而直接用主控芯片搭載自己的電路,很簡單,用杜邦線直接連接這些排針到您的相應電路即可.為了廣大用戶可以用SHPIC3開發板用于不同型號芯片的開發,我們將陸續推出dsPIC33系列、dsPIC24系列主控板供大家選購.
單獨購買dsPIC30F6014A主控板：
每個不含稅：150元,含稅160元
(量大可優惠) |
開發板右側9個IDC
2*5接口將所有I/O口外擴輸出--同時提供5V與3.3V接口、GND接口,方便用戶
擴展其它電路.
開放的模塊化設計：各模塊可通過撥碼開關控制通斷,并在各模塊設計有連接單片機IO口的接口,通過
杜邦頭連接線可以方便各模塊連接單片機的任意口線,不用杜邦線連接也可以能過撥碼開關連接到預設
口線(方便初學者直接使用),所有IO口全部對外開放并有輸出插座,可以輕松實現擴展.這種獨特的設計
使得90%以上的產品開發初期調試都可以在此完成而幫你省下了打板的時間與金錢,加快了產品開發的
速度.
開放化模塊設計的好處：
1、真正的產品開發板,90%的產品開發可在上面完成.
2、可實驗任何教材上的大部分實例、實驗.
3、新手使用預設口線、操作方便;
高手可通過杜邦線任意擴展改變口線、靈活多用.
4、可完種多種畢業設計方案.
5、單片機進階者通過自由組合模塊電路實現產品完整方案的全過程設計體驗,為從事相關研發工作
做準備.
新手注意：以上板載所以模塊資源都有相關撥碼開關連接到單片機的預設口線,初學者使用時只需將
要用到的資源的撥碼開關打開即可(在說明書及實例都有詳細說明),不需要杜邦線的飛線連接動作,杜邦
線是為用戶任意擴展資源準備,初學的朋友千萬不要被它嚇到,相信杜邦線的擴展方案又是單片機進階者
及單片機產品開發者的最愛. |
|
